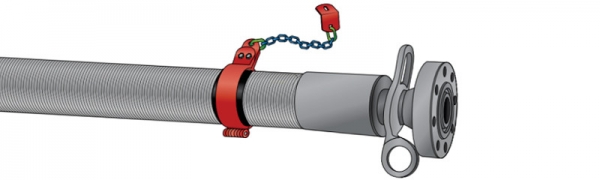

Буровые рукава для штуцерной линии и линии глушения
Трубка: фторэластомер, сопротивляется истиранию, коррозии, маслам, погоде и до 20% H2S
Усиление: несколько слоев полиэфирного шнура по трубе, высокопрочные стальные тросы.
Крышка: NBR, Специально укомплектованная, устойчива к истиранию, коррозии, резке, строжке, маслам и погоде.
Применение: Используются при вращательном бурении в качестве гибких соединений системы подачи бурового раствора.Предназначены для комплектации как стационарных, так и мобильных буровых установок, используемых при бурении скважин.Буровые рукава могут применяться в районах умеренного и тропического климата при
температуре окружающего воздуха от -20° С до +100° С. Соответствуют ГОСТ 28618-90 (ISO 6807-84).
.
Фитинг: Молотковые союзы, API-интерфейс, фланцы Прикрепление: Зажим безопасности и цепь
Применимый стандарт: API Spec 16C; SY / T5323-2004
|
ID, mm(дюймовый) |
рабочее давление,MPA(PSI) |
разрывное давление,MPA(PSI) |
Минимум Изгибный радиус(mm) |
|
50.8(2) |
35.0(5000) |
105.0(15000) |
900 |
|
64(2 1/2) |
1000 |
||
|
76(3) |
1000 |
||
|
89(3 1/2) |
1100 |
||
|
101.6(4) |
1200 |
||
|
50.8(2) |
52.0(7200) |
70.0(10000) |
1950 |
|
63.5(2 1/2) |
1000 |
||
|
76.2(3) |
1050 |
||
|
89(3 1/2) |
1150 |
||
|
101.6(4) |
1250 |
||
|
50.8(2) |
70.0(10000) |
157.5(22500) |
1000 |
|
63.5(2 1/2) |
1100 |
||
|
76.2(3) |
1150 |
||
|
89(3 1/2) |
1200 |
||
|
101.6(4) |
1250 |
||
|
50.8(2) |
105.0(15000) |
236.25(33750) |
1000 |
|
63.5(2 1/2) |
1150 |
||
|
76.2(3) |
1200 |
||
|
50.8(2) |
138.0(20000) |
310.0(45000) |
900 |
|
64(2 1/2) |
1100 |
||
|
76.2(3) |
1200 |

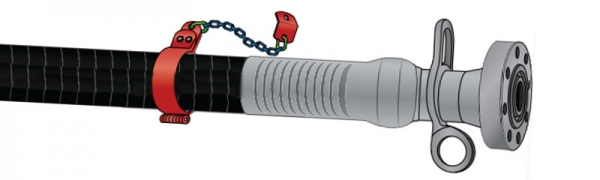

BOP рукава по API 16D
Трубка: NBR, специально укомплектованная для обработки абразивных, коррозионных и масляных буровых растворов
Усиление: несколько слоев полиэфирного шнура по трубе, высокопрочные стальные тросы.
Крышка: NBR, Специально укомплектованная, устойчива к истиранию, коррозии, резке, строжке, маслам и погоде.
|
ID(дюймовый) |
Wрабочее давлениеP(PSI) |
испытательное давление(PSI) |
Минимум сгибание(mm) |
|
3 |
5000 |
10000 |
1050 |
|
10000 |
15000 |
1150 |
|
|
3 1/23 |
5000 |
10000 |
1100 |
|
10000 |
15000 |
1200 |
|
|
4 |
5000 |
10000 |
1100 |
|
10000 |
15000 |
1200 |

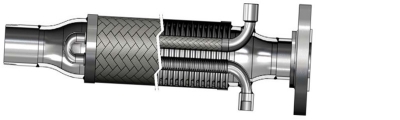

Ассамблея в рубашке
Когда конвейеры должны поддерживаться при определенной температуре, паровая рубашка часто используется вместо электрической трассировки.
Tracers
Прослеживаемые узлы в принципе аналогичны узлам в рубашке тем, что имеется внутренний шланг меньшего диаметра, заключенный в один шланг большого диаметра. В тех случаях, когда сборки в рубашке окружают среду теплом или холодом, прослеживаемые сборки имеют среду вокруг шланга, содержащего нагревательный или охлаждающий элемент. Измеритель или внутренний шланг также может быть установлен в виде длинной U-образной петли внутри внешнего шланга с входным и выходным отверстиями для пара на одном конце узла.
Охраняемая Ассамблея
Использование внешней гибкой брони защищает металлический шланг от неправильного использования из-за грубого обращения, истирания и изгиба ниже его пределов. Часто это можно сделать с помощью резиновой крышки, а также брони, если температура позволит
Облицованная сборка
Если требуются высокие скорости подачи, использование внутреннего гибкого металлического вкладыша предотвратит повреждение и уменьшит проблемы истирания.

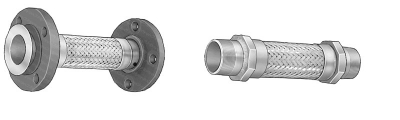

Гибкий соединитель насоса
Виброгасители
Спецификации
Шланг из нержавеющей стали
Одиночная нержавеющая оплетка
Мужчины NPT спецификация 40 углеродистая сталь фитинги
Параметры
Бронзовый шланг и оплетка
Фитинги из нержавеющей стали
Расписание 80 фитинги
Фитинги с шестигранной гайкой
Двойной плетеный для более высокого давления
|
I.D (in.) |
Overall Length |
Max. W.P. At Room Temp. (psi) |
Approx. Wt. (lbs.) Per Unit |
|
1/2 |
6-1/2" |
950 |
1/2 |
|
3/4 |
7" |
700 |
1 |
|
1 |
8" |
550 |
1 |
|
1-1/4 |
8-1/2" |
420 |
1-1/2 |
|
1-1/2 |
9" |
380 |
2 |
|
2 |
10-1/2" |
300 |
2-1/2 |
|
2-1/2 |
12" |
300 |
2-1/2 |
|
3 |
14" |
250 |
4 |
|
4 |
16" |
200 |
4-1/2 |

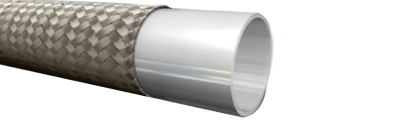

PTFE рукава в одинарной оплётке
Внутренний: Плавкий канал ПТФЭ
Обложка: Провод СС
Диапазон температур: -100F (-73 ° C) до 500 ° F (260 ° C)
|
Идентификатор (дюйм) |
ОП (дюйм) |
Рабочее давление (PSI) |
Давление взрыва (PSI) |
Минимальный радиус изгиба (дюйм) |
Вес (фунт / фут) |
|
3/16 |
0.23 |
3000 |
12000 |
2.0 |
0.05 |
|
1/4 |
0.30 |
3000 |
12000 |
2.0 |
0.06 |
|
5/16 |
0.37 |
3000 |
12000 |
2.3 |
0.07 |
|
5/16 |
0.45 |
4350 |
17400 |
2.5 |
0.10 |
|
3/8 |
0.40 |
2500 |
10000 |
3.9 |
0.09 |
|
3/8 |
0.50 |
2250 |
9000 |
4.5 |
0.10 |
|
1/2 |
0.52 |
2000 |
8000 |
4.7 |
0.12 |
|
5/8 |
0.59 |
1750 |
7000 |
5.3 |
0.15 |
|
3/4 |
0.80 |
1500 |
6000 |
6.5 |
0.23 |
|
3/4 |
0.89 |
1100 |
4400 |
7.4 |
0.23 |
|
1 |
1.05 |
1000 |
4000 |
7.8 |
0.28 |
|
1 |
1.03 |
1250 |
5000 |
9.0 |
0.48 |
|
1 |
1.18 |
900 |
3600 |
9.8 |
0.34 |
|
1 1/4 |
1.38 |
1000 |
4000 |
11.0 |
0.59 |

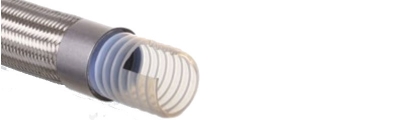

PTFE рукава, спрофилированные по спирали
строительство
Внутренний: гофрированный PTFE
Обложка: Провод СС
Диапазон температур: -100F (-73 ° C) до 500 ° F (260 °
|
I.D (дюйм) |
ОП (дюйм) |
Рабочее давление (PSI) |
Давление взрыва (PSI) |
Минимальный радиус изгиба (дюйм) |
Вес (фунт / фут) |
|
0.37 |
0.56 |
1850 |
7400 |
2.0 |
0.23 |
|
0.50 |
0.75 |
1500 |
6000 |
3.0 |
0.27 |
|
0.75 |
1.01 |
1300 |
5200 |
3.5 |
0.43 |
|
1.00 |
1.30 |
1000 |
4000 |
4.0 |
0.63 |
|
1.25 |
1.57 |
900 |
3600 |
4.5 |
0.75 |
|
1.50 |
1.89 |
700 |
2800 |
4.5 |
0.88 |
|
2.00 |
2.38 |
500 |
2000 |
5.0 |
1.11 |
Гидравлические Рукава SAE 100R13
Тяжелый, высокий импульс, многослойная стальная проволочная арматура, резиновый гидравлический шланг
Область применения: В гидравлических линиях с очень высоким давлением с использованием топлива, масла, антифриза, воздуха, воды
Внутренний слой: Синтетическая резина, стойкая к маслам
Усиление: Четыре/шесть высокопрочных металлических навивок
Наружный слой: Абразивостойкая синтетическая резина, стойкая к воздействию масла, топлива, ультрафиолетового излучения, подтверждено MSHA
Рабочая температура: от - 40 до + 121 ºС
|
Номинальныйдиаметр |
Внутреннийдиаметр |
Наружный диаметр |
Рабочее давление |
Разрывноедавление |
Радиусизгиба |
Масса |
|||
|
дюйм |
mm |
mm |
mm |
Mpa |
Psi |
Mpa |
Psi |
mm |
кг/м |
|
3/4 |
19.0 |
28.4 |
32.1 |
34.5 |
5000 |
138 |
20000 |
240 |
1.7 |
|
1 |
25.4 |
34.8 |
38.7 |
34.5 |
5000 |
138 |
20000 |
300 |
2.25 |
|
1-1/4 |
31.8 |
47.5 |
50.2 |
34.5 |
5000 |
138 |
20000 |
420 |
3.9 |
|
1-1/2 |
38.1 |
52.5 |
57.7 |
34.5 |
5000 |
138 |
20000 |
500 |
5.1 |
|
2 |
50.8 |
68 |
71.5 |
34.5 |
5000 |
138 |
20000 |
630 |
7.9 |
Гидравлические Рукава SAE 100R12
Тяжелый, высокий импульс, четыре спиральный стальной проволочный армированный, резиновый гидравлический шланг
Область применения: В гидравлических линиях с очень высоким давлением с использованием топлива, масла, антифриза, воздуха, воды
Внутренний слой РВД: Синтетическая резина, стойкая к маслам
Усиление: Четыре высокопрочных металлических навивок
Наружный слой: Абразивостойкая синтетическая резина, стойкая к воздействию масла, топлива, ультрафиолетового излучения, подтверждено MSHA
Рабочая температура: от - 40 до + 121 ºС
|
Номинальный диаметр |
Внутренний диаметр |
Наружныйдиаметр |
Рабочее давление |
Разрывное давление |
Радиус изгиба |
Масса |
|||
|
дюйм |
mm |
mm |
mm |
Mpa |
Psi |
Mpa |
Psi |
mm |
кг/м |
|
3/8 |
9.5 |
17.2 |
20.3 |
27.5 |
4000 |
110 |
16000 |
125 |
0.65 |
|
1/2 |
12.7 |
20.7 |
23.8 |
27.5 |
4000 |
110 |
16000 |
180 |
0.85 |
|
5/8 |
15.9 |
24.6 |
27.4 |
27.5 |
4000 |
110 |
16000 |
200 |
1.3 |
|
3/4 |
19.0 |
27.7 |
30.7 |
27.5 |
4000 |
110 |
16000 |
240 |
1.5 |
|
1 |
25.4 |
34.9 |
38 |
27.5 |
4000 |
110 |
16000 |
300 |
2.0 |
|
1-1/4 |
31.8 |
43.9 |
47 |
20.7 |
3000 |
82.8 |
12000 |
420 |
2.9 |
|
1-1/2 |
38.1 |
50.4 |
53.5 |
17.2 |
2500 |
68.8 |
10000 |
500 |
3.3 |
|
2 |
50.8 |
63.7 |
66.7 |
17.2 |
2500 |
68.8 |
10000 |
630 |
4.9 |
Гидравлические Рукава SAE 100R9
Тяжелый, высокий импульс, четыре спиральный стальной проволочный армированный, резиновый гидравлический шланг
Область применения: В гидравлических линиях с очень высоким давлением с использованием топлива, масла, антифриза, воздуха, воды
Внутренний слой: Синтетическая резина, стойкая к маслам
Усиление: Четыре высокопрочные металлические навивки
Наружный слой: Абразивостойкая синтетическая резина, стойкая к воздействию масла, топлива, ультрафиолетового излучения
Рабочая температура: от - 40 до + 100 ºС
|
Номинальный диаметр |
Внутренний диаметр |
Наружныйдиаметр |
Рабочее давление |
Разрывное давление |
Радиус изгиба |
Масса |
|||
|
дюйм |
mm |
mm |
mm |
Mpa |
Psi |
Mpa |
Psi |
mm |
кг/м |
|
3/8 |
9.5 |
17.5 |
21 |
44.5 |
6450 |
180 |
26000 |
180 |
0.8 |
|
1/2 |
12.7 |
20.2 |
24 |
41.5 |
6000 |
166 |
24000 |
230 |
0.9 |
|
5/8 |
15.9 |
23.8 |
28.2 |
35 |
5000 |
140 |
20000 |
250 |
1.2 |
|
3/4 |
19.0 |
28.2 |
32.2 |
35 |
5000 |
140 |
20000 |
300 |
1.6 |
|
1 |
25.4 |
35.5 |
39.7 |
28 |
4000 |
112 |
16000 |
340 |
2.1 |
|
1-1/4 |
31.8 |
46 |
50.8 |
21 |
3000 |
84 |
12000 |
460 |
3.3 |
|
1-1/2 |
38.1 |
52.4 |
57.7 |
18.5 |
2700 |
74 |
10800 |
560 |
3.7 |
|
2 |
50.8 |
65.3 |
69.6 |
16.5 |
2400 |
66 |
9600 |
660 |
5.5 |
Гидравлические Рукава SAE 100 R7 / DIN EN 855
Область применения: В гидравлических линиях с высоким давлением.
Внутренний слой: Термопластиковый полиэстер.
Усиление: Две полиэстеровые оплетки.
Наружный слой: Полиуретан. Доступен в перфорированном виде.
Рабочая температура: от -40 до +100° C, для воды и воздуха макс. +70° C.
|
Номинальныйдиаметр |
Диаметр по наружной оплётке |
Рабочее давление |
Разрывноедавление |
Радиусизгиба |
|||
|
дюйм |
mm |
mm |
Mpa |
PSI |
Mpa |
PSI |
mm |
|
3/16 |
4.8 |
11.1 |
21 |
3000 |
84 |
12000 |
50 |
|
1/4 |
6.4 |
12.7 |
21 |
3000 |
84 |
12000 |
65 |
|
5/16 |
7.9 |
14.3 |
19 |
2750 |
76 |
11000 |
75 |
|
3/8 |
9.5 |
15.9 |
17.5 |
2500 |
70 |
10000 |
75 |
|
1/2 |
12.7 |
19.8 |
15.5 |
2250 |
62 |
9000 |
100 |
|
5/8 |
15.9 |
23.0 |
14 |
1500 |
56 |
8200 |
125 |
|
3/4 |
19.0 |
26.6 |
10.5 |
1300 |
42 |
6000 |
150 |
|
1 |
25 |
26.4 |
9 |
1000 |
36 |
5200 |
200 |
|
1 5/16 |
32 |
33.3 |
7 |
1000 |
28 |
4000 |
300 |
More...
Гидравлические Рукава SAE 100 R5
R5 – относится к оплеточному типу шлангов высокого давления. Изготовлен из синтетической резины, стойкой к воздействию масла и различных нефтяных продуктов. Предназначен для использования в гидравлических системах со средним давлением. Несмотря на то, что данный шланг номинально является однооплеточным, в качестве дополнительного усиления имеет слой текстильной оплетки, который накладывается на первый резиновый слой.
Область применения: В гидравлических линиях со средним давлением с использованием топлива, жидкостей на основе нефтепродуктов, водных гликолей, смазочных масел.
Внутренний слой: Синтетическая резина, стойкая к маслам.
Усиление: Высокопрочная металлическая и текстильная оплетка.
Рабочая температура: от - 40° C до + 100° C, для воздуха макс. + 70° C.
|
Номинальный диаметр |
Диаметр по наружной оплётке |
Рабочее давление |
Радиус изгиба |
||||
|
дюйм |
mm. |
дюйм |
mm. |
psi |
Mpa |
дюйм |
mm. |
|
3/16 |
5 |
0.51 |
13 |
3000 |
21 |
3 |
75 |
|
1/4 |
6.4 |
0.58 |
14.7 |
3000 |
21 |
3.4 |
85 |
|
5/16 |
8 |
0.67 |
17 |
2250 |
15.5 |
4 |
100 |
|
13/32 |
10.5 |
0.76 |
19.2 |
2000 |
14 |
4.6 |
115 |
|
1/2 |
12.9 |
0.91 |
23.1 |
1750 |
12 |
5.6 |
140 |
|
5/8 |
16 |
1.06 |
27 |
1500 |
10.5 |
6.6 |
165 |
|
7/8 |
22.2 |
1.22 |
31 |
800 |
5.5 |
7.4 |
185 |
|
1 1/8 |
28.6 |
1.49 |
37.8 |
650 |
4.5 |
9.2 |
230 |
|
1 3/8 |
35 |
1.74 |
44.2 |
500 |
3.5 |
10.6 |
265 |
|
1 13/16 |
46.2 |
2.2 |
55.9 |
363 |
2.5 |
13.4 |
335 |
|
2 3/8 |
60.3 |
2.87 |
73 |
348 |
2.4 |
24.4 |
610 |
Гидравлические Рукава SAE 100 R4
Область применения: черная, масляно-упорная и термостойкая синтетическая резина.
Область применения: черный, масляный и термостойкий синтетический каучук.
Внутренний слой: Спиральная синтетическая ткань с проволочной спиралью.
Усиление: черный, масло, истирание и устойчивый к погодным условиям синтетический каучук (обернутое впечатление).
Рабочая температура: от - 40° C до + 100° C, для воздуха макс. + 70° C.
|
Номинальный диаметр |
Диаметр по наружной оплётке |
Рабочее давление |
Радиус изгиба |
Масса |
|||||
|
дюйм |
mm. |
дюйм |
mm. |
psi |
Mpa |
дюйм |
mm. |
lb./ft. |
кг/м |
|
3/4 |
19.05 |
1.37 |
34.9 |
300 |
2 |
5 |
127 |
0.39 |
0.58 |
|
1 |
25.4 |
1.62 |
41.3 |
250 |
1.7 |
6 |
152 |
0.65 |
0.97 |
|
1 1/4 |
31.75 |
2 |
50.8 |
200 |
1.4 |
8 |
203 |
0.98 |
1.46 |
|
1 1/2 |
38.1 |
2.25 |
57.2 |
150 |
1 |
10 |
254 |
1.11 |
1.66 |
|
2 |
50.8 |
2.75 |
69.9 |
100 |
0.7 |
12 |
305 |
1.08 |
1.61 |
|
2 1/2 |
63.5 |
3.25 |
82.6 |
100 |
0.7 |
14 |
356 |
1.88 |
2.8 |
|
3 |
76.2 |
3.75 |
95.3 |
100 |
0.7 |
18 |
457 |
2.2 |
3.37 |
|
3 1/2 |
90 |
4.06 |
103 |
45 |
0.3 |
21 |
530 |
2.68 |
3.99 |
|
4 |
102 |
4.53 |
115 |
38 |
0.25 |
24 |
610 |
3.2 |
4.7 |
Рукав высокого давления SAE 100R6
Внутренний слой: Синтетическая резина, стойкая к маслам.
Усиление: Один слой подходящего волокна
Наружный слой: Абразивостойкая синтетическая резина, стойкая к воздействию масла, топлива, ультрафиолетового излучения.
Рабочая температура: от -40°С до +100°С (+120°С макс.)
|
IDНоминальный диаметр |
Диаметр по наружной оплётке |
Рабочее давление |
Разрывное давление |
Радиусизгиба |
Масса |
|||
|
дюйм |
мм |
mm |
Mpa |
psi |
Mpa |
psi |
mm |
кг/м |
|
3/16 |
4.8 |
11.1 |
3.4 |
500 |
13.8 |
2000 |
50 |
0.11 |
|
1/4 |
6.4 |
12.7 |
2.8 |
400 |
11.0 |
1600 |
65 |
0.15 |
|
5/16 |
7.9 |
14.3 |
2.8 |
400 |
11.0 |
1600 |
75 |
0.16 |
|
3/8 |
9.5 |
15.9 |
2.8 |
400 |
11.0 |
1600 |
75 |
0.18 |
|
1/2 |
12.7 |
19.8 |
2.8 |
400 |
11.0 |
1600 |
100 |
0.26 |
|
5/8 |
15.9 |
23.0 |
2.4 |
350 |
9.7 |
1400 |
125 |
0.29 |
|
3/4 |
19.0 |
26.6 |
2.1 |
300 |
8.3 |
1200 |
150 |
0.4 |
Гидравлические Рукава SAE 100 R3/EN854
Внутренний слой: Синтетическая резина, стойкая к маслам.
Усиление: Две высокопрочные текстильные оплетки.
Наружный слой: Абразивостойкая синтетическая резина, стойкая к воздействию масла, топлива, ультрафиолетового излучения.
Рабочая температура: от -40°С до +100°С (+120°С макс.)
|
IDНоминальный диаметр |
Диаметр по наружной оплётке |
Рабочее давление |
Разрывное давление |
Радиусизгиба |
Масса |
|||
|
дюйм |
мм |
mm |
Mpa |
psi |
Mpa |
psi |
mm |
кг/м |
|
3/16 |
4.8 |
13.4 |
41.4 |
6000 |
165 |
23720 |
89 |
0.32 |
|
1/4 |
6.4 |
15.0 |
40.0 |
5800 |
160 |
22840 |
102 |
0.36 |
|
5/16 |
7.9 |
16.6 |
36.0 |
5250 |
140 |
20000 |
114 |
0.45 |
|
3/8 |
9.5 |
19.0 |
33.1 |
4800 |
132 |
18840 |
127 |
0.54 |
|
1/2 |
12.7 |
22.2 |
27.6 |
4000 |
110 |
15720 |
178 |
0.68 |
|
5/8 |
15.9 |
25.4 |
25.0 |
3630 |
100 |
14280 |
203 |
0.8 |
|
3/4 |
19.0 |
29.3 |
21.5 |
3120 |
85 |
12280 |
241 |
0.94 |
|
1 |
25.4 |
38.0 |
16.5 |
2400 |
65 |
9420 |
305 |
1.35 |
|
1 1/4 |
31.8 |
48.3 |
12.5 |
1820 |
50 |
7140 |
419 |
2.15 |
|
1 1/2 |
38.1 |
54.6 |
9.0 |
1310 |
36 |
5140 |
508 |
2.65 |
|
2 |
50.8 |
67.3 |
8.0 |
1160 |
32 |
4560 |
635 |
3.42 |
Find us at
MAIN OFFICE:
Duqiao, Jingxian, Hengshui, Hebei Province, China
0086-188-3188-7776
sales@minghose.com
0086 -188 3188 7776
sales@mingflex.com
Monday - Saturday: 8:00 Am - 18:00 Pm
Sunday: Closed
